PFE-40P PVC plastik filaman extrusion machin

PFE-40P PVC plastik filaman extrusion machin

Inite extrusion montre ak seche rad si ou vle ak chajè otomatik.

Apèsi sou pwodwi

PFE-40P la se machin FUDE modènize PVC plastik filaman extrusion. Li pwodui filaman PVC kontinyèl nan yon seri dyamèt 0.8-4.0 mm, ak yon pwodiksyon deklare nan 15-20 kg / h. Liy la sèvi ak yon vis electroplated 45 mm, yon motè prensipal 11 kW ak sis zòn chofaj. Yon de-estasyon pran-up kolekte filaman an pou manyen ki vin apre ak en plastik espiral fòme. Ka konfigirasyon an dwe ajiste nan lòd la, ki gen ladan preparasyon materyèl, retire dlo, kontwòl otomatik dyamèt ak konte longè.

Karakteristik kle yo

45 mm vis ak kondwi modènize.Yon vis electroplated 45 mm asosye ak yon motè prensipal 11 kW kwiv-blese ak yon bwat rediksyon gwosè 146.

Sis zòn chofaj.Yo espesifye sis zòn chofaj. Kontwòl chofaj itilize rle eta solid FOTEK; mak tanperati-kontwolè a ak modèl mande pou akò ekri anvan siyati.

Yon seksyon dlo cho ak de seksyon dlo frèt.Yon tank dlo cho 1.5 m swiv pa seksyon 3.7 m ak 3.9 m. Sipò gid yo sèvi ak materyèl 304, ak bag gid seramik ekipe nan deflektè yo.

De-estasyon pran moute.Yo espesifye de estasyon pou pran moute, ak yon kabinè elektrik entegre pou kontwole separeman fonksyon en ekipe.

Otomatik kontwòl dyamèt kòm yon opsyon.Kalib la dyamèt opsyonèl bay kontwòl otomatik dyamèt. Presizyon mezi ak limit akseptasyon yo mete nan akò final teknik la.

Longè ki baze sou ankode kòm yon opsyon.Kontwa longè opsyonèl jwenn done atravè yon ankode. Lòt fonksyon konte ak sispann yo dakò pou lòd la.

Plòg-konekte ekipman opsyonèl.Ekipman si ou vle itilize koneksyon ploge aviyasyon espesifye pou ede diminye fil elektrik ki pa kòrèk pandan koneksyon. Alokasyon final pin ak enstalasyon elektrik swiv enfòmasyon fil elektrik yo bay la.

Done teknik

Etap pwodiksyon an

Desen enstalasyon final la defini ekipman yo chwazi, dimansyon ak koneksyon sèvis piblik yo.

Senk inite pwodiksyon

PFE-40P · 01/05

1. extruder

Ekstrude PVC nan filaman kontinyèl pou seksyon dlo-tretman, bwote-off ak pran-up.

Extruder la pwodui filaman PVC kontinyèl atravè asanble vis ak mouri li yo. Motè prensipal 11 kW ak bwat gwosè 146 kondwi vis electroplated 45 mm. Sis zòn chofaj ak yon mouri S136 fòme asanble ekstrizyon espesifye a. Seche materyèl ak chaj otomatik yo se opsyon separe en.

Kondwi ak kontwole

Aktyèl kondwi prensipal, kontwòl tanperati ak koneksyon pouvwa.

Eleman / atik	Spesifikasyon
Materyèl	PVC sèlman.
Ranje dyamèt liy ak pwodiksyon	0.8 a 4.0 mm filaman; 15 a 20 kg / h. Dakò fòmilasyon PVC ak kondisyon akseptasyon sib-dyamèt pou lòd la.
Vis	45 mm dyamèt; electroplated fini.
Rediksyon bwat	Gwosè 146 rediksyon bwat, segondè-presizyon pèpendikularite vèsyon.
Motè prensipal la	11 kW, ak likidasyon kòb kwiv mete.
Prensipal varyateur	Delta oswa Inovance; presize mak apwovizyone nan lòd la.
Zòn chofaj ak kontwòl	Sis zòn chofaj ak relè eta solid FOTEK. Konfime mak tanperati-kontwolè a ak modèl alekri anvan tou de pati yo siyen.
Pwoteksyon prensipal kabinè ak switch	CHINT aparèy pwoteksyon rezidyèl-aktyèl, switch pouse-bouton, switch seleksyon ak lòt kontaktè.
Ekstrisyon mouri	S136 materyèl; priz filaman usinage pa EDM ralanti-fil.
Konstriksyon ankadreman	Soude kare-asye ankadreman nan tèt la extrusion; reyini ankadreman aliminyòm-pwofil pou lòt seksyon liy yo.
Opsyon pou preparasyon materyèl	Seche materyèl la ak loader otomatik yo se opsyon separe, eskli nan liy baz la.
Liy ekipman pou pouvwa	380 V, twa faz, 50 a 60 Hz. Total pouvwa enstale se 28 kW ak tout Pwodwi pou Telefòn.
Dimansyon liy ak konfigirasyon	15,000 × 1,600 × 2,700 mm, L × W × H. Ekipman ka ajoute oswa retire nan kostim lòd la.
Pake konfigirasyon konplè	Liy debaz la plis senk opsyon: seche materyèl, chajè otomatik, kat zòn soufle dlo-retire, kalib dyamèt ak kontwòl otomatik, ak kontwa longè ki baze sou ankode.
Câbles elektrik ak konektè opsyon	Pwodwi kab endike yo gen yon mak sètifikasyon 3C. Ekipman opsyonèl yo sèvi ak konektè ploge aviyasyon pou ede evite fil elektrik ki pa kòrèk. Marquage kab la pa sètifye machin konplè a.

• Seksyon vis-ak-mouri a pwodui filaman kontinyèl ki pase nan seksyon dlo cho ak dlo frèt.
• Sis zòn chofaj yo itilize relè eta solid FOTEK. Kontwolè tanperati yo chwazi yo idantifye nan lòd la.
• Evalyasyon 11 kW aplike nan motè prensipal la; 28 kW aplike nan liy konplè a ak tout Pwodwi pou Telefòn.

Detay pou dakò pou lòd ou a:Tanperati-kontwolè mak, modèl ak seri pwen. Vis L/D, materyèl baz, materyèl plating ak epesè, ak lis mouri a apwovizyone. Sòti, tolerans dyamèt ak metòd akseptasyon pou fòmilasyon PVC chwazi a ak dyamèt sib.

PFE-40P · 02/05

2. tank dlo cho

Bay yon seksyon separe dlo cho apre ekstrizyon, ak mouvman sou kote pou aksè mouri-retire.

Tank dlo cho a se yon seksyon separe 1.5 m ki fèt ak 1.5 mm epè 304 asye pur. Li deplase sou kote pou bay aksè lè yo retire mouri a. Yon aparèy chofaj 2.5 kW ki fèt ak materyèl 304 chofe dlo a. Sipò gid-wou entèn yo itilize tou materyèl 304, ak bag gid filaman seramik nan deflteur dlo yo. Seksyon sa a espesifye separeman de seksyon dlo frèt ki swiv li.

Tank dlo cho

Tank dlo cho ak aparèy chofaj vizib, woulèt gid ak ray ajisteman lateral.

Eleman / atik	Spesifikasyon
Seksyon ak longè	Yon seksyon separe dlo cho, 1.5 m longè.
Materyèl tank ak epesè	304 asye pur, 1.5 mm epè.
Aksè pou retire mouri	Tank la deplase sou kote pou bay aksè pou retire mouri.
Chofaj dlo	2.5 kW aparèy chofaj nan 304 materyèl; yon kalite aparèy chofaj pataje ak fanmi an fòme-machin.
Entèn gid-wou sipò	304 materyèl.
Pasaj filaman nan baffles dlo	Seramik filaman gid bag.

• Seksyon dlo cho a gen pwòp aparèy chofaj 2.5 kW ak yon estrikti tank separe.
• Mouvman sou kote bay aksè pou retire mouri.
• Sipò entèn gid-wou ak bag seramik defini chemen filaman an nan tank la ak deflektè dlo li yo.

Detay pou dakò pou lòd ou a:Dlo-tanperati seri seri, aranjman nivo dlo ak koneksyon ekipman/retounen. Dimansyon pwovizyon pou ponp sikilasyon, rezèvwa dlo ak ekipman tretman dlo. Nimewo pyès rezèv aparèy chofaj ak modèl machin konpatib pou fòme.

PFE-40P · 03/05

3. Tank dlo frèt

Refwadi filaman an; seksyon dèyè a gen espas pou retire dlo si ou vle kat zòn.

Aranjman dlo frèt la gen seksyon devan ak dèyè. Seksyon devan an se 3.7 m longè. Seksyon dèyè a se 3.9 m an jeneral, ki gen 2.6 m nan refwadisman ak yon zòn 1.3 m pou retire dlo. Tank yo sèvi ak 1.5 mm epè 304 Nerjaveèi, ak 304 sipò entèn gid-wou ak bag gid filaman seramik nan deflektè dlo yo. Sistèm opsyonèl kat-zòn pou retire dlo a sèvi ak yon antilatè presyon wo 0.75 kW pou retire dlo sifas apre refwadisman. Yon kouvèti nan pozisyon an mouche limite Splash lè opsyon sa a ekipe. Longè tank dlo frèt la ka vin pi kout jan sa apwopriye pou kostim espas etaj ki disponib kliyan an.

Tank dlo frèt

Asanble tank dlo frèt ak sistèm opsyonèl kat zòn dlo-retire, yo montre nan faktori a.

Eleman / atik	Spesifikasyon
Layout seksyon dlo frèt	Seksyon devan: 3.7 m. Seksyon dèyè: 3.9 m an jeneral.
Pann dèyè-seksyon	2.6 m refwadisman + 1.3 m retire dlo=3.9 m.
Materyèl tank ak epesè	304 asye pur, 1.5 mm epè.
Entèn gid-wou sipò	304 materyèl.
Pasaj filaman nan baffles dlo	Seramik filaman gid bag.
Opsyon pou retire dlo	Aranjman kat zòn ak yon soufle 0.75 kW segondè-presyon, apwovizyone kòm yon opsyon separe.
Kontwòl Splash	Kouvri nan pozisyon an kònen lè soufle a opsyonèl ekipe.

• Longè refwadisman ak longè dlo-retire yo nan lis separe pou planifikasyon layout.
• Antilatè a retire dlo nan filaman an refwadi. Seche materyèl la se yon opsyon separe itilize anvan ekstrizyon.
• Kouvèti nan pozisyon mouche enkli ak aranjman soufle a pou limite Splash nan kote sa a.

Detay pou dakò pou lòd ou a:Tanperati dlo refwadisman, koule ak koneksyon rezèv/retounen sit. Dimansyon ekipman pou ponp sikilasyon, yon chiller dlo ak lòt ekipman sistèm dlo. Desen final asanble, pozisyon kònen kat zòn ak otorizasyon sèvis yo.

PFE-40P · 04/05

4. Bwote-off inite

Trase filaman an atravè liy lan kòm yon pati nan pwosesis la extrusion, tretman dlo ak pran-up.

Inite transpò a sèvi ak yon motè 750 W orizontal ak likidasyon kòb kwiv mete, yon varyateur Inovance oswa Delta, ak BEARINGS TR. Kabinè a entegre nan inite pran-up la bay kontwòl separe nan bwote-off ak fonksyon yo mouche ekipe, dyamèt-kalib ak longè-kontwa. Kontwòl otomatik dyamèt disponib atravè kalib opsyonèl; koòdone kontwòl li yo, dyamèt sib ak presizyon akseptasyon yo dwe dakò pou lòd la. Yo pa espesifye yon seri vitès separe.

Blòk-off inite

Rale-off inite ak kalib la dyamèt opsyonèl vizib sou bò gòch la.

Eleman / atik	Spesifikasyon
Kondwi motè	750 W orizontal gearmotor ak likidasyon kòb kwiv mete.
Inverter	Inovance oswa Delta; presize mak apwovizyone nan lòd la.
BEARINGS	TR mak.
Kontwole kote	Separe kontwòl bwote-off nan kabinè elektrik entegre pran-up la.
Dyamèt-kontwòl opsyon	Si ou vle kalib ak kontwòl otomatik dyamèt; dakò koòdone kontwòl la ak kondisyon akseptasyon pou lòd la.

• Gearmotor 750 W ak varyateur la fòme kondwi a bwote. Extruder prensipal la gen pwòp motè 11 kW separe li yo.
• Operatè yo ka kontwole bwote a soti nan kabinè a pran-up entegre nan fen a en nan liy lan.
• Kalib la dyamèt opsyonèl ajoute mezi ak kontwòl dyamèt otomatik; se koòdone li yo ak liy lan defini nan lòd la.

Detay pou dakò pou lòd ou a:Ranje vitès ranje, anviwònman ak metòd akseptasyon pou fòmilasyon PVC chwazi ak dyamèt. Dimansyon ak materyèl nan pati yo filaman-kontak, ak espesifikasyon kondwi detaye. Koòdone kontwòl kalib, varyasyon dyamèt pèmèt ak aranjman kontwòl lè yo chwazi kalib la.

PFE-40P · 05/05

5. Take-up inite

Kolekte filaman PVC sou bobin ak kay kontwòl yo pou ekipman en.

Inite w la gen de estasyon. Kabinè elektrik entegre li yo bay kontwòl separe nan bwote-off ak fonksyon yo enstale mouche, dyamèt-kalib ak longè-vann san preskripsyon. Kabinè a sèvi ak yon aparèy pwoteksyon rezidyèl-kouran CHINT, switch pouse bouton, switch rotary ak kontakè. Kontwa longè si ou vle achte done atravè yon ankode. Yo tou apwovizyone kalib la ak antilatè sèlman lè yo chwazi. Dimansyon bobin, kapasite likidasyon ak metòd chanjman yo dakò pou chak lòd.

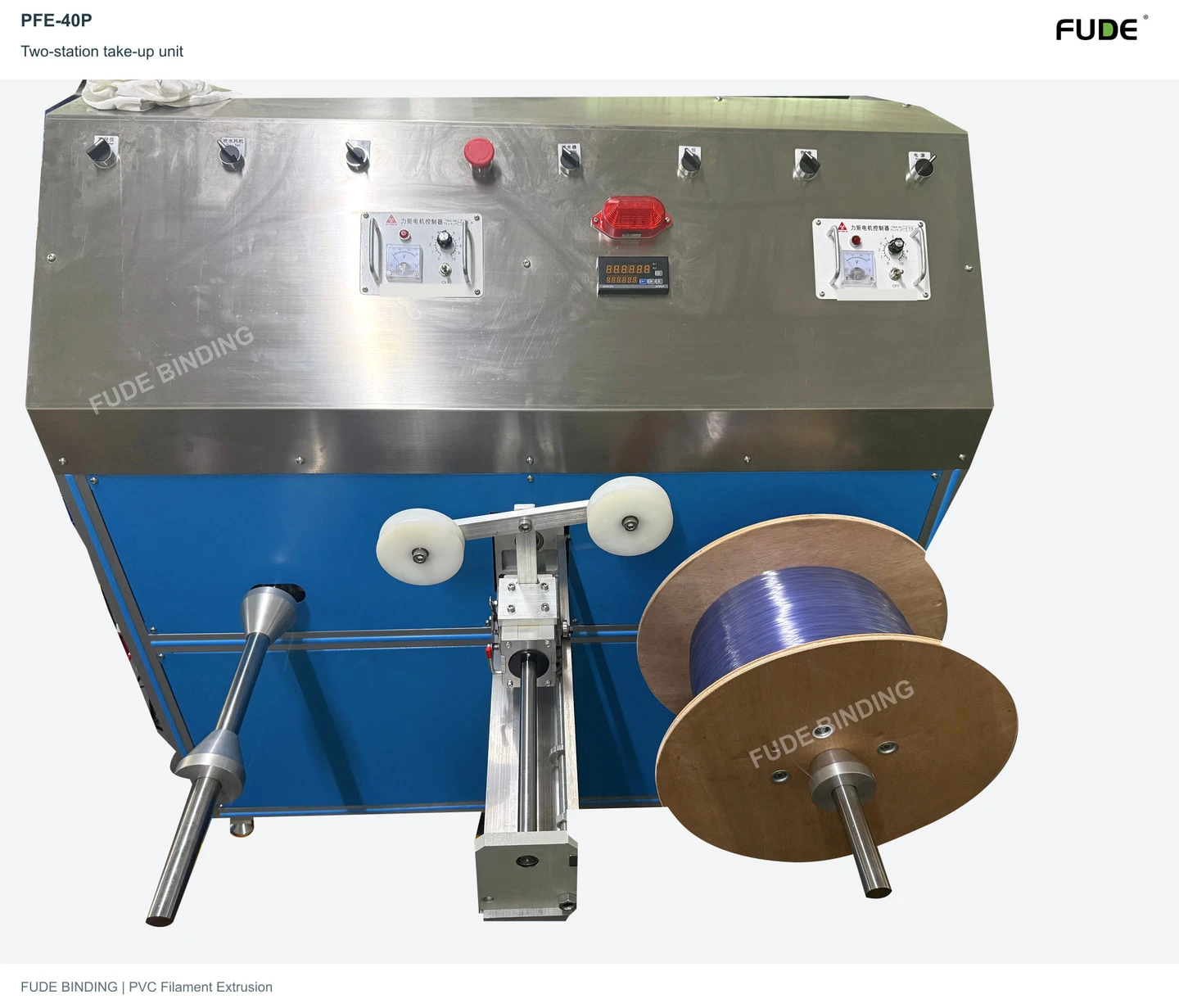

De-estasyon pran moute

De-estasyon pran moute ak yon arbr vid sou bò gòch ak yon bobin blese sou bò dwat.

Eleman / atik	Spesifikasyon
Estasyon pou pran yo	De estasyon.
Dimansyon kontwòl entegre-kabinè	Kontwòl separe nan bwote-off ak fonksyon yo mouche ekipe, dyamèt-kalib ak longè-vann san preskripsyon.
Pwoteksyon prensipal la	CHINT aparèy pwoteksyon rezidyèl-aktyèl.
Pouse-bouton ak switch rotary	CHINT switch-bouton ak switch rotary.
Kontaktè	CHINT.
Longè kontwa	Opsyon separe ak akizisyon done ki baze sou ankode.
Mezi ak soufle	Apwovizyone lè yo chwazi nan lòd la. Kontwòl kabinè pa vle di aparèy opsyonèl sa yo enkli nan liy debaz la.
Koneksyon opsyon	Konektè ploge aviyasyon-style pou ekipman si ou vle, pou ede evite fil elektrik ki pa kòrèk.

• De estasyon yo pran-up kolekte filaman PVC a sou bobin. Transfè bobin otomatik ak chanjman san rete pa te espesifye.
• Kabinè entegre a bay yon pwen fonksyònman pou ekipman en, ak kontwòl matche ak opsyon ki aktyèlman enstale.
• Kontwa ki baze sou ankode bay akizisyon done longè. Longè prereglaj, alam ak kanpe otomatik mande pou spesifikasyon separe.

Detay pou dakò pou lòd ou a:Bobin deyò dyamèt, twou, lajè, pwa likidasyon pou chak bobin ak spesifikasyon motè pran-up. Metòd bobin-chanjman, aranjman traverse ak spesifikasyon tansyon-kontwòl. Longè-konte presizyon ak apwovizyone reset, prereglaj, alam ak fonksyon otomatik-sispann.

Ekipman si ou vle

Aplikasyon pou filaman PVC

PFE-40P pwodui filaman PVC kontinyèl pou pwodiksyon espiral plastik en. Se filaman an kolekte sou bobin pou pwochen pwosesis la.

Wout pwodiksyon:PVC filaman extrusion → Plastik espiral fòme → kaye ak dokiman obligatwa. Espiral fòme, pwensonaj ak obligatwa mande pou ekipman separe.

Kaye ak papye

Plastik espiral obligatwa se yon itilizasyon en pou filaman PVC nan kaye ak pwodiksyon papye. Espesifye dyamèt filaman ki nesesè yo ak kondisyon ki nan ekipman separe espiral fòme ou lè w ap mande.

Manyèl fòmasyon ak dokiman biwo yo

Manyèl fòmasyon ak dokiman biwo mare yo se plis aplikasyon en. Pataje espesifikasyon filaman ki nesesè ou pou konfigirasyon ekstrizyon an ka revize pou wout pwodiksyon ou.

AI-pwodwi ilistrasyon aplikasyon en. Separe espiral fòme ak ekipman obligatwa obligatwa. Imaj sa yo montre itilizasyon posib epi yo pa dokimante pwodwi ki fèt sou liy patikilye sa a.

FAQ

Li pwodui kontinyèl PVC filaman plastik nan yon seri dyamèt konfime nan 0.8-4.0 mm. Filaman an ka itilize nan en espiral plastik fòme. Espiral fòme ak liv obligatwa yo se operasyon separe.

Materyèl la konfime se PVC sèlman. PET, PLA, ABS ak lòt polymère yo pa enkli nan spesifikasyon sa a.

Pwodiksyon an deklare se 15-20 kg / h. Bay fòmilasyon PVC a ak dyamèt filaman sib lè w ap mande pou kondisyon fonksyònman yo ak kondisyon akseptasyon yo ka dakò.

Non Li se pwodiksyon an mas pou chak èdtan. Yon valè fiks mèt pou chak minit pa te espesifye pou modèl sa a.

Machin nan gen yon vis electroplated 45 mm ak yon motè prensipal 11 kW ak likidasyon kòb kwiv mete. Spesifikasyon nan kouch vis, L / D ak materyèl baz rete sijè a akò final teknik la.

Ekipman espesifye a se 380 V, twa faz, nan 50-60 Hz. Total pouvwa enstale se 28 kW ak tout Pwodwi pou Telefòn. Konfime konfigirasyon an chwazi ak rezèv sit la anvan ou fè kòmann.

Non. Li se figi enstale-pouvwa a pou konfigirasyon konplè a, pa mezire konsomasyon enèji. Konsomasyon fonksyònman pa te apwovizyone.

Yon kalib dyamèt ak kontwòl otomatik dyamèt disponib kòm yon opsyon. Ranje mezi li yo, varyasyon dyamèt pèmèt ak anviwònman kontwòl yo dwe dakò pou lòd la.

Li jwenn done konte atravè yon ankode. Longè prereglaj, alam, kanpe otomatik ak presizyon konte yo ta dwe dakò nan spesifikasyon final la.

No. Seche rad la se pou preparasyon materyèl anvan ekstrizyon; antilatè a retire dlo sifas nan filaman an apre refwadisman dlo. Yo se atik separe nan konfigirasyon an ak sitasyon.

Liy la gen yon inite pou pran de estasyon. Kabinè elektrik entegre a bay kontwòl separe pou fonksyon ekipe soufle, bwote, dyamèt-kalib ak longè-kontan. Transfè bobin otomatik pa te espesifye.

Dimansyon liy yo apwovizyone yo se 15,000 × 1,600 × 2,700 mm, nan longè × lajè × wotè lòd. Planifikasyon enstalasyon yo dwe konte tou pou aksè, sèvis piblik yo ak konfigirasyon chwazi a.

Wi. Ekipman yo ka ajoute oswa retire nan kostim lòd la. Sitasyon an dwe idantifye opsyon yo chwazi yo ak dènye dimansyon rezèv la.

Voye enfòmasyon materyèl PVC ou a, dyamèt filaman sib, tolerans ak pwodiksyon obligatwa, kondisyon bobin, ekipman pou pouvwa, layout ki disponib ak opsyon chwazi. FUDE pral sèvi ak detay sa yo pou dakò konfigirasyon an.
